高云GOWIN USB CABLE下载器

1.概述

     GOWIN USB CABLE是用于国产FPGA GOWIN高云的芯片编程设备。使用Gowin Programmer 软件来下载烧录板载芯片。本下载器特有的特点，能自动切换USB的AB通道，杜绝在WINDOWS10环境下，可能出现的波形无法调试问题。并且支持超低压0.9V，1.2V，方便用于低压板上环境烧录。并且速度最大可以支持30Mb/s，极速完成下载和波形调试功能。

    并且兼容紫光FPGA下载。

      高云接口定义:

2. 产品特点：

   1） 支持所有GOWIN高云的芯片。

   2）JTAG速度支持最大30Mb/s，支持分频

   3） 支持Windows 7，Windows10，高速稳定不掉线。

   4） 自动切换A和B通道，无需手动选择A和B通道。

   5） JTAG电压范围从0.9V-3.3V。

   6） 用于协议调试和内部波形测试。

   7）USB TYPE B接口连接，结实耐用。

   8）  驱动线缆最大支持80CM，方便用于高低温箱体内部调试。

   9） 高阻态保护，支持热插拔保护。

3. 支持芯片

  支持Gowin全部芯片

   1) GW1N,GW1NS, GW1NZ,GW1NR,GW1NSR,

   2) GW1NF,GW1NSE,,GW1NSER

   3) GW2A,GW2AR,GW2AN,GW2ANR

   4)外部配置FLash芯片。如W25Q128, GD25Q

   支持紫光全部的芯片：

4. 开发软件

      开发软件使用GOWIN FPGA Designer。

      软件下载地址http://cdn.gowinsemi.com.cn/Gowin_V1.9.8.11_win.zip 。

      需要最新的软件，请上http://www.gowinsemi.com.cn/faq.aspx公司网站，下载Gowin云源软件。

      license是免费的，但由于软件许可是绑定MAC地址，所以license许可，请在http://www.gowinsemi.com.cn/faq_view.aspx官网页面申请就可以，必须要有公司名称和个人

      单独烧录下载软件：下载地址

      或者登录网站下载：http://www.gowinsemi.com.cn/faq.aspx

     紫光FPGA开发软件下载地址：

pds_2020.2-lite-win64.zip

链接：https://pan.baidu.com/s/176cgYetGECL9zAZpsAFrqg?pwd=15ui

提取码：15ui

pds_2022.2-sp1.2-ads-win64.zip

链接：https://pan.baidu.com/s/1k_50QjsTAsXaSxrWTvkkOA?pwd=3yvt

提取码：3yvt

5. 产品文档

    1）连接GOOWIN USB CABLE和目标板JTAG接口。

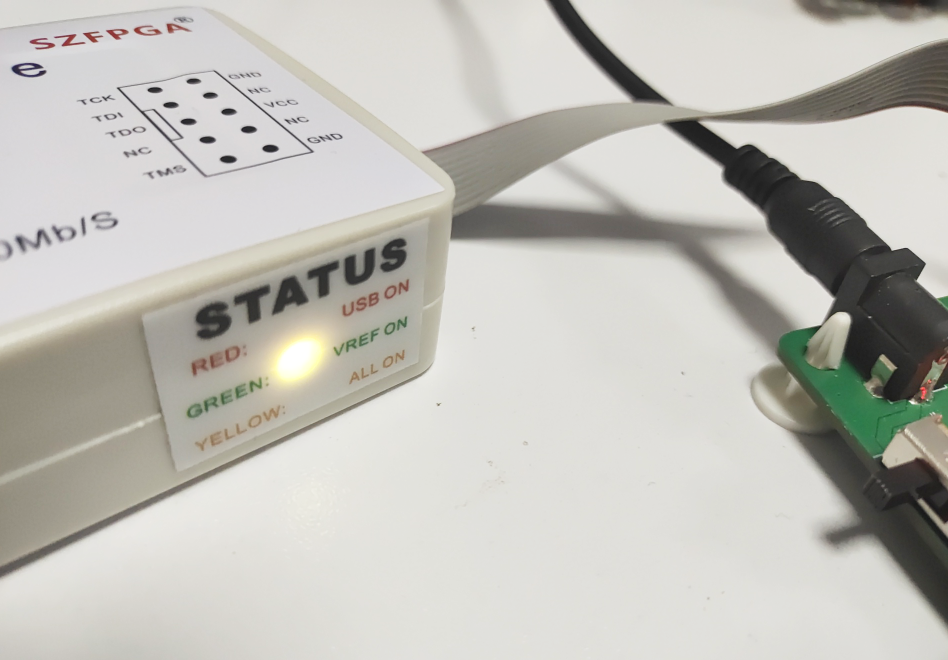

    2）接上目标板的电源，这个电源显示黄色灯。

     产品说明文档：Gowin下载器.pdf

    软件操作文档：Programmer操作指南

6. 包装清单

 1). SZFPGA GOOWIN USB CABLE下载器

 2) USB TYPE B 2A大电流线缆。

 3) 2.54mm 2*5P 灰色排线 。

7.保修

       产品提供7天内提供退换货服务。3年保修政策。

8. 常见问题

       1）找不到设备？

      首先确认不要把烧录器插在USB HUB上。

      第二个，不要同时插xilinx的下载器。

      第三个，请不要在自带FT2232H的开发板烧录芯片。

      第四个，重启下软件就可以。

      2）支持内部波形？

           支持Gowin所有的芯片内部波形调试。无须降速处理。

      3）出现0/385/null

        这是使用1.9.8.01以上版本导致。

      A. 办法：用低版本的Programmer软件。地址如下：        http://cdn.gowinsemi.com.cn/Gowin_V1.9.8_win.zip

       B. USB Cable Setting中，先选择Query查找下载器设备，然后选择时钟速度，必须修改成非2M速度，可以选择15MHz，选择Save后，再Scan可以找到芯片。
