LATTICE MACHXO2入门开发板

1. 概述

   LATTICE是一家老牌的FPGA厂家。在CPLD和FPGA低成本，小封装独树一帜。特别在消费电子，小型化设备，控制领域用的比较多。
  MACHXO2 入门开发板采用Lattice的MACHXO2家族系列芯片，LCMXO2-1200HC或者LCMXO2-2000HC CPLD芯片。MACHXO2系列芯片具有低功耗，瞬时启动，高安全性，低成本，内置SPI/I2C等特点。封装是LQFP100，从640HC到2000HC芯片资源如下表所示。

    MACHXO2 入门开发板将IO数据线缆已经做了等长处理，VCC和VCCIO电源是独立。VCCIO电源可以选择从1.8到3.3V之间。

    开发板设计，兼容MACHXO2 LQFP100封装，从型号640HC到2000HC系类。HC和ZE同样可以换，只需要改修VCC电压即可。

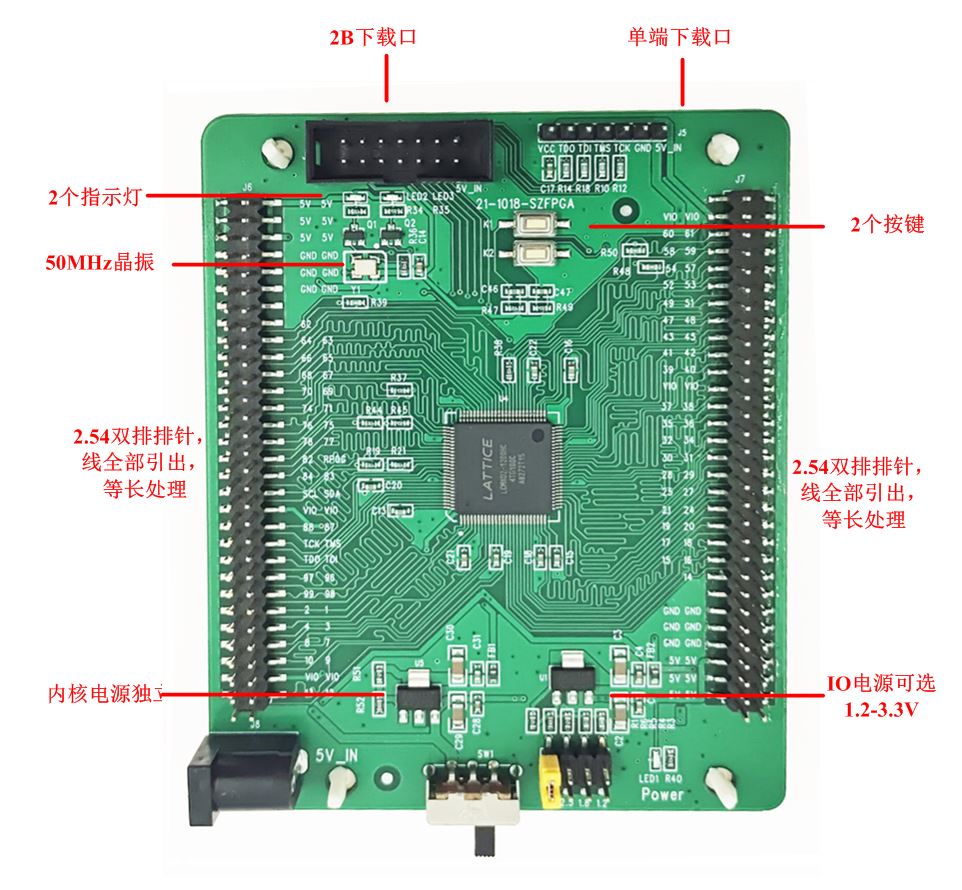

2 . 特性

MACHXO2 入门开发板具有以下特性：

• .主芯片：LCMXO2-1200HC或者LCMXO2-2000HC。
• .内置配置Flash，无需外部配置芯片。
• .内核，辅助电源，IO电源独立。
• .IO电源多个选择，1.8V、2.5V、3.3V ，无需电平转换芯片。
• .全部IO引脚引出，并在引脚座标记，方便操作识别
• .全部IO做等长处理，芯片时序保证。
• .芯片内置晶振。
• .板载晶振50M，宽电压支持1.8-3.3V。
• .2个LED。
• .电源DC5.2mm接口，结实耐用。
• .低功耗，USB转DC 5V供电。
• .多个下载口，单排下载口以及冗余2B下载口。

3. 文档

   MACHXO2入门开发板手册：MACHXO2入门开发板说明V1.2.pdf

  MACHXO2 入门开发板开发包包含如下资料：

.芯片资料

.开发板手册

.Diamond开发软件

.Diamond手册

.实例工程

   开发板资料下载地址：

链接：https://pan.baidu.com/s/1YjJWmHEAg-IjXeQMRIEa0Q?pwd=5nz1

提取码：5nz1

 解压密码：szfpga230407*~*/

4. 开发软件

    开发软件使用Diamond。

    diamond下载软件地址： 百度网盘        提取码: qtm4

     或者上lattice公司网站下载 ：

5. 视频介绍

        视频介绍链接

6. 包装信息

1） MACHXO2 入门开发板

2） USB转DC5.2mm接口线缆

7. 订货信息

 线下订购：

线上订购：

京东购买地址（点此）

淘宝购买地址（点此）
