GOWIN SR-4C开发板

1.概述

         GWSR-4C 开发板芯片型号为GW1NSR-LV4CQN48PC7/I6，C版本，QN48封装，资源是4608，有10个18K BRAM，以及2个PLL，内置HyperRAM 64Mb, 可以用于电机，图像测试。内置ARM-M3硬核，可以替换简单的MCU应用。

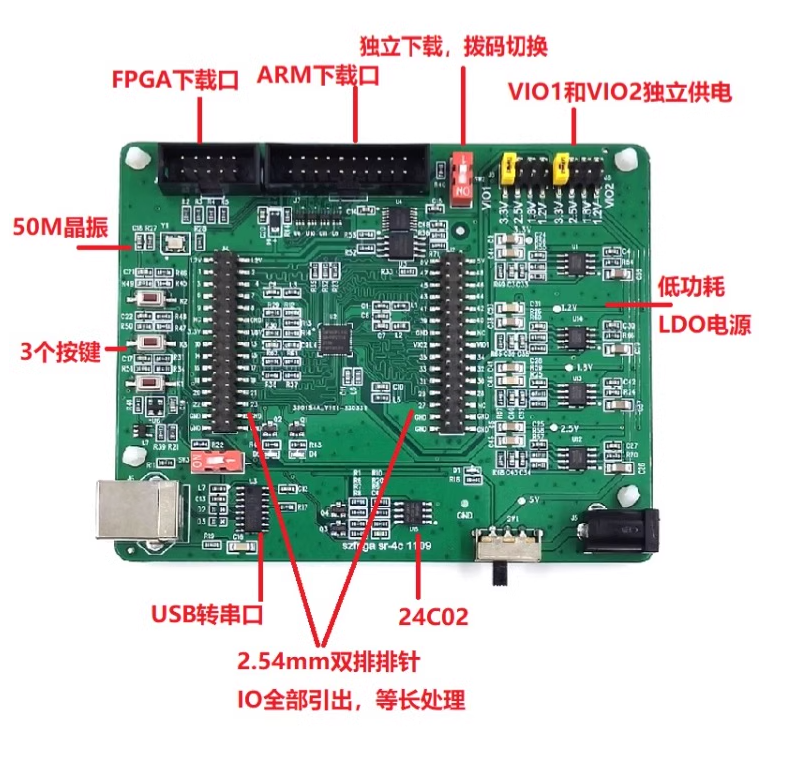

2.开发板特性

GWSR-4C 开发板特性：

l  主芯片：GW1NSR-LV4CQN48PC7/I6，C版本。

l  内置64Mb 大容量HyperRAM缓存。

l  内核，BANK IO电源独立。

l  IO电源多个选择,1.2、1.8V、2.5V、3.3V ，无需电平转换芯片。

l  全部IO引脚引出，并在引脚座标记。

l  全部IO做等长处理。

l  板载晶振50M，宽电压支持1.8-3.3V。

l  2个LED，2个按键，1个ARM复位按键

l  板载64Mb Flash。板载24C02芯片。

l  ARM和FPGA调试接口独立，只需拨码切换调试。

l  板载USB转UART。

l  DC5.2mm接口，结实耐用。

l  USB TYPE B 口，结实耐用。

l  低功耗，USB转DC 5V供电。

3. 文档

     SR-4C 开发板开发板手册：SR4C开发板.pdf

    SR-4C 开发板开发包包含如下资料：

1).芯片资料

2).开发板手册

3).开发软件

4).实例工程

 包括纯fpga测试和ARM测试工程，keil软件参考教程

开发板下载地址

链接：

https://pan.baidu.com/s/1uU-n1GBBNrGIjlqSO7mU-g?pwd=xaee
提取码：xaee

解压密码：szfpga230407[]*&

4. 开发软件

        开发软件使用GOWIN FPGA Designer。

软件下载地址

http://cdn.gowinsemi.com.cn/Gowin_V1.9.8.11_win.zip 。需要最新的软件，请上http://www.gowinsemi.com.cn/faq.aspx公司网站，下载Gowin云源软件。

      license是免费的，但由于软件许可是绑定MAC地址，所以license许可，请在http://www.gowinsemi.com.cn/faq_view.aspx官网页面申请就可以，必须要有公司名称和个人电话号码，以及个人电脑网卡MAC地址。

5. 包装信息

    1）  SR-4C 开发板

    2）  USB转DC5.2mm接口线缆

6.订购地址：

    京东购买地址（点此）

    淘宝购买地址（点此）
