GOWIN GW1N 入门开发板

1. 概述

   国产FPGA是最近几年起来的产品，具有性价比高特点。而GOWIN属于国产FPGA成员，在技术服务和芯片价格都是比较大的优势，很多用户都用在LED控制，电机控制，PLC设备上，以及用于替换Lattice厂家中低端的芯片。

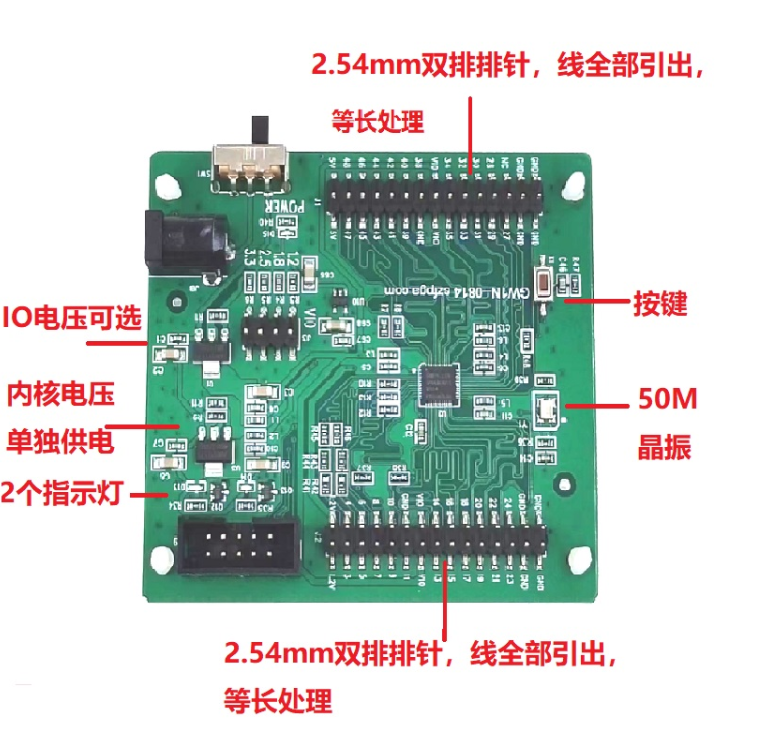

    GW1N 入门开发板采用GW1N-LV1QN48或者GW1N-LV9QN48 FPGA器件，用来评估国产FPGA GOWIN厂家小蜜蜂系列芯片。小蜜蜂系列芯片具有低功耗，瞬时启动，高安全性，低成本，方便扩展等特点。板子扩张性容易，帮助用户快速进入国产FPGA。

    GW1N 入门开发板全部引出IO，并且做了等长处。

    内核电压和BANK VCCIO电压已经分离，电压可以从3.3，2.5，1.8，1.2V选择，方便客户扩展多种电平。户可以选择不同电压适配不同的IO口。其中每个VCCIO也是独立供电，可以很简单改装成其他的不同bank不同电压要求。

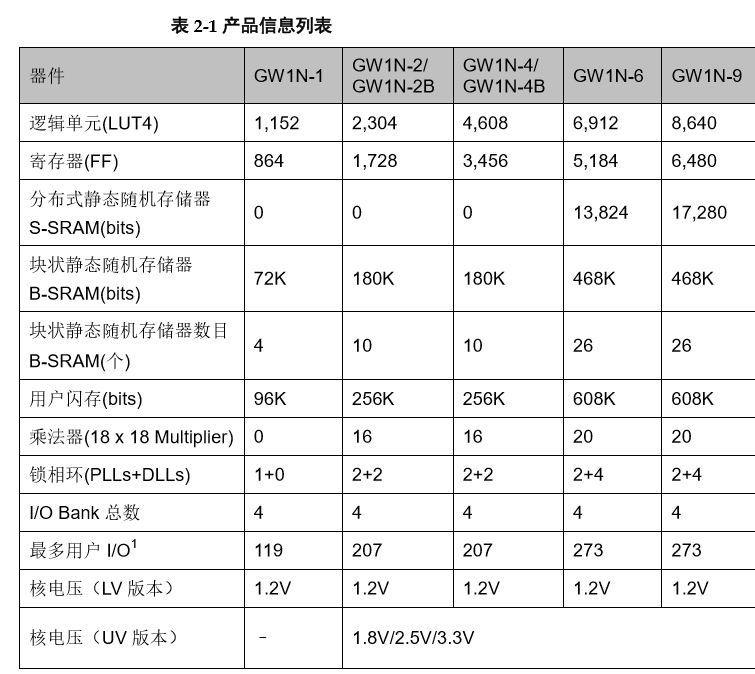

    GW1N-LV1QN48或者GW1N-LV9QN48 芯片资源如表格所示：

    芯片资料网站是

    http://www.gowinsemi.com.cn/prod_view.aspx?TypeId=10&FId=t3:10:3&Id=168

2 . 特性

    GW1N 入门开发板具有以下特性：

• . 主芯片：GW1N-LV1QN48C6/I5或者GW1N-LV9QN48C6/I5。
• . 内置配置flash，无需外部配置芯片。
• . 内核，辅助电源，IO电源独立。
• . IO电源多个选择,1.2、1.8V、2.5V、3.3V ，无需电平转换芯片。
• . 全部IO引脚引出，并在引脚座标记，方便操作识别
• . 全部IO做等长处理，芯片时序保证。
• . 芯片内置晶振，也可以分频。
• . 板载晶振50M，宽电压支持1.8-3.3V。
• . 2个LED。
• . DC5.2mm电源接口，结实耐用。
• . 低功耗，USB转DC 5V供电。

3. 文档

    GW1N入门开发板手册：GW1N入门板.pdf

    GW1N 入门开发板尺寸图：GW1N DXF.zip

    GW1N 入门开发板开发包包含如下资料：

. 芯片资料

. 开发板手册

. 开发软件

. 实例工程

     开发板资料下载地址：

     https://pan.baidu.com/s/1J11tx20AFB9YVl_WZR8cGQ?pwd=ojn1
     提取码：ojn1

     解压密码： szfpga(**)

4. 开发软件

    开发软件使用GOWIN FPGA Designer。

    软件下载地址http://cdn.gowinsemi.com.cn/Gowin_V1.9.8.11_win.zip 。需要最新的软件，请上http://www.gowinsemi.com.cn/faq.aspx公司网站，下载Gowin云源软件。

    license是免费的，但由于软件许可是绑定MAC地址，所以license许可，请在http://www.gowinsemi.com.cn/faq_view.aspx官网页面申请就可以，必须要有公司名称和个人电话号码，以及个人电脑网卡MAC地址。

   Gowin软件基本操作在

 https://blog.csdn.net/lichenllin/article/details/99093826

5. 视频学习

    https://www.bilibili.com/video/BV1Jt421H74Y/?vd_source=17940fa0e2bc2664e47e8a325bdff6ea

6. 包装信息

    1）  GW1N 入门开发板

    2）  USB转DC5.2mm接口线缆

7. 订货信息

    线下订货：

 线上购买：

    京东购买地址（点此）

    淘宝购买地址（点此）
