USB BLASTERII 光纤延长仿真器

1.概述

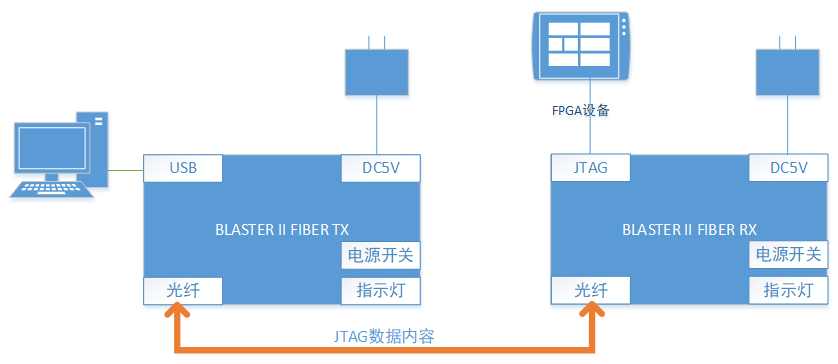

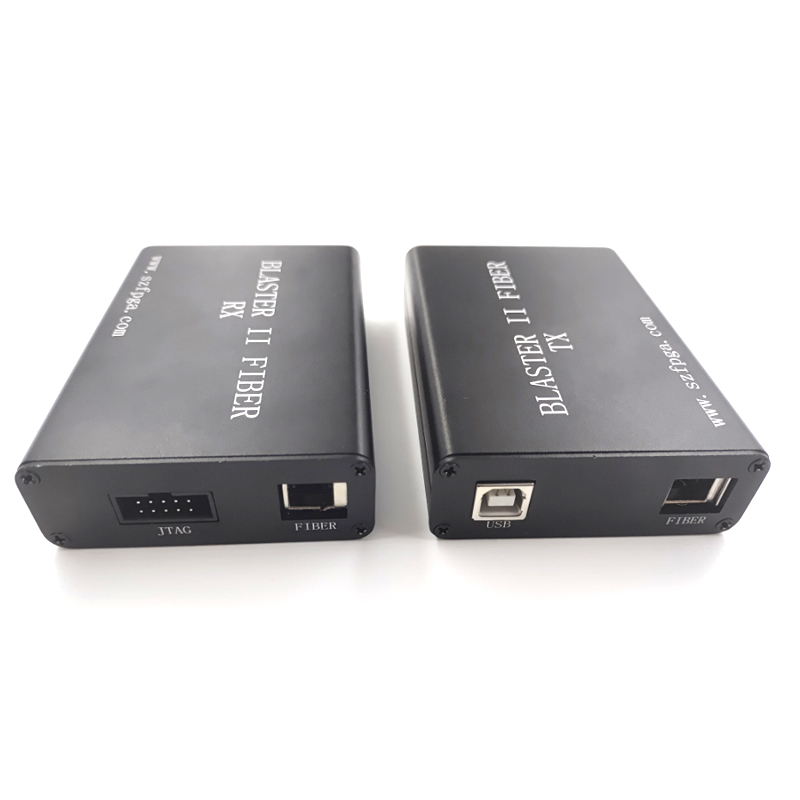

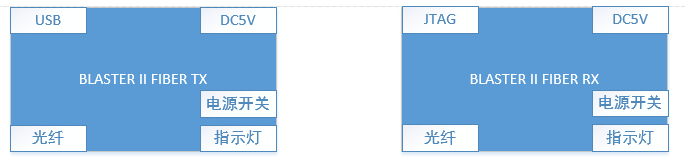

USB BLASTERII 光纤延长是由一个TX和RX组成的设备。TX设备是接电脑端。RX是接FPGA设备的JTAG口。

TX和RX设备是通过光纤传输。最大支持3KM的距离。光纤传输是JTAG打包数据。TX端的USB是基于本地设备，非普通远程USB的延长功能，这样可以避免RX端设备断电插拔过程，导致PC端死机问题。两端支持任意插拔，自动同步功能。

USB BLASTERII 光纤延长 用于雷达，装甲车，风能发电，高空作业intel fpga远程调试。

    USB BLASTERII 光纤延长 是用于Intel(Altera) FPGA/CPLD在线高速编程和调试设备。并且用于Intel FPGA有快的速度，24M运行工作。支持FPGA/CPLD编程烧录，以及外部配置EPCS,EPCQ,EPCQL Flash以及其他 并行Flash配置。

    USB BLASTERII 光纤延长由TX和RX组成的光纤传输设备，理论上支持光纤3KM的长度调试。并且光纤。

    USB BLASTERII 光纤延长，比USB BLASTER要高8倍速度，在1.8V低电压环境下工作稳定，不会出现WAIT CLOCK, Signal integrity错误问题。（特别是大容量的FPGA)，无缘无故出现时钟等待，数据信号完整性错误。

    USB BLASTERII 光纤延长比其他USB延长线更稳定，发送和接收 可以任意断开连接，不会导致电脑蓝屏状态，不会导致重新无法连接问题。

2 . 产品特点


1) 参考电压宽电压支持，从0.9V到3.3V电压范围，低电压1.8V更稳定。

2) 长距离通信支持，支持3KM光纤。

2）USB2.0 480Mbps高速模式，通信速度快。

3）下载速度快，24MHz，JTAG调试大容量FPGA，20Mb只需要2s。

4）支持JTAG TCK 速度调节。

5）高阻保护，在热插拔保护芯片。

6）支持JTAG控制台调试。

7）支持加密功能。

8）低功耗，不热不掉线。


3. 支持的芯片类型

 CPLD：
 MAX3000、MAX7000A/B/S、MAX9000、MAX II、MAXV MAX10 等全系列CPLD器件

FPGA：

 Agilex F 、Agilex I、Agilex M

Stratix 10,Stratix V、Stratix IV

Arria 10、Arria V、Arria II、Arria Gx

Cyclone 10、Cyclone V、CycloneIV、CycloneIII,

CycloneII、Cyclone

ACEX 1K、APEX 20K、FLEX 10K

主动串行配置器件：
EPCQ512、EPCQ256、EPCS64、EPCS16等全系列配置器件。


4.开发软件

烧录和调试，Quartus Program软件下载地址： 百度网盘
链接: https://pan.baidu.com/s/13DdbFqq0BR1FKh2tZ7BpPg?


提取码: qp3c

Quartus Prime开发软件地址：
https://fpgasoftware.intel.com/?edition=standard


5.文档

USB BLASTERII 光纤延长产品说明书: szfpga  Fiber Blaster II产品说明书.pdf

或者访问 www.szfpga.com


产品操作文档（英文）
https://www.intel.com/content/www/us/en/programmable/documentation/qnz1529450399707.html

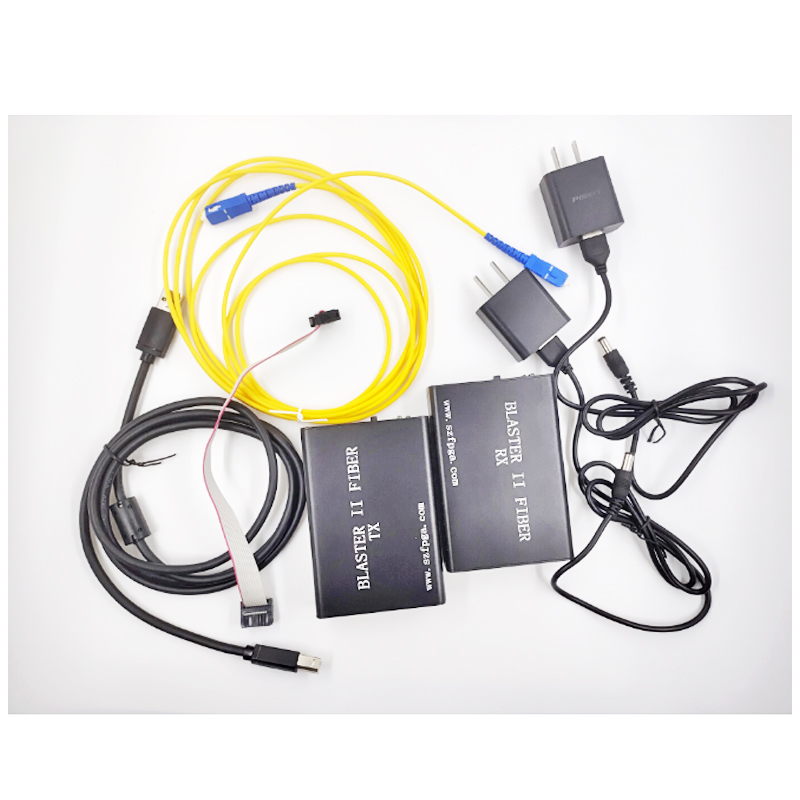

6.包装清单

1.Blaster II 光纤版发送接收一对
2. 电源适配器5V2A 一对
3. 光纤SC接口一条
4. USB 电缆2A电流1.5m 一根
5. 10-pin的JTAG电缆一根


7.保修

 产品提供7天内提供退换货服务。3年保修。


8. 常见问题：

1）USB BLASTERII 光纤延长要求软件是什么？

Blaster II 光纤版要求Quartus 软件，版本要求14.0以上。低于该版本无法使用。

2）光纤需要单独设定吗？

即插即用，跟USB BLASTER II使用一样，光纤版本完全透明使用无需任何设定。
