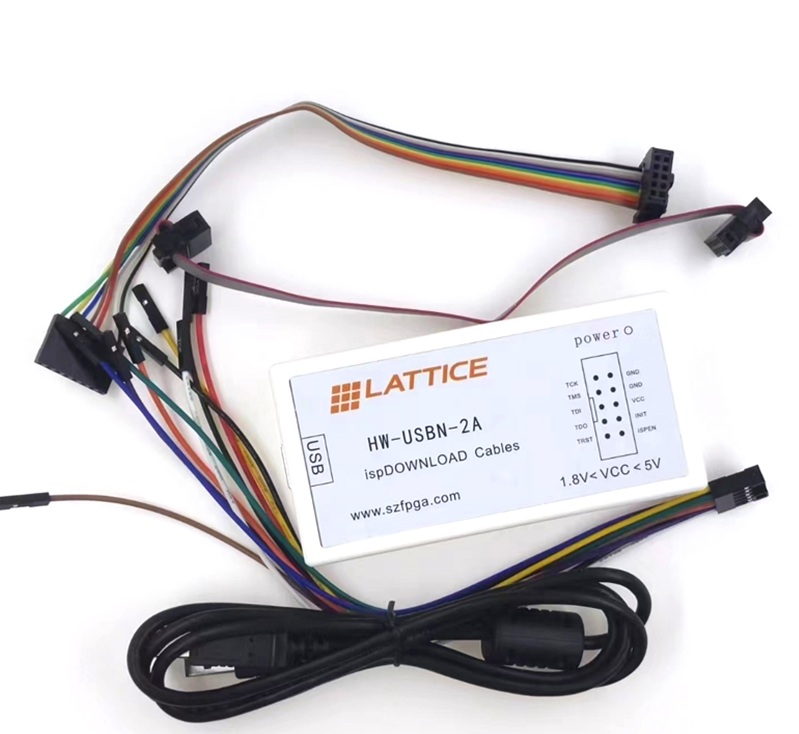

LATTICE HW-USBN-2A 下载器

1.概述

        HW-USBN-2A 编程烧录Lattice所有芯片，速度在300K左右。支持Lattice FPGA芯片在线稳定仿真，烧录，加密，支持Lattice CPLD烧录。支持外部配置FLASH、PROM配置烧录。

        HW-USBN-2A，支持SPI，JTAG模式烧录。

        HW-USBN-2A提供三层防护，第一层是USB的做了电压防护，第二层JTAG端口做了电压防护。第三层，在数据输出输入加入缓冲器隔离一层，未加电情况下，高阻态模式保护JTAG口。

2.产品特点

    1). 支持WindowsXP，windows7，Windows10 操作系统。

    2). 支持JTAG SPI模式，支持spi模式烧录，能操作ice40 ，crosslink芯片烧录。支持外部Flash烧录

    3). 宽电压，电压范围是1.8-5.5V，常用电压有 1.8V，2.5V，3.3V，5V。

    4). 支持高阻状态，支持热插拔。

    5). 三重防护，产品长久寿命。

3.支持的芯片类型

   Lattice FPGA：

        CertusPro-NX, Certus-NX

        ECP5, ECP5-5G, ECP3, ECP2/M, XP2

        CrossLink-NX, CrossLinkPlus,  CrossLink

    Lattice  CPLD:

        iCE40 UltraPlus , iCE40 Ultra/Ultralite, iCE40 LP/HX/LM
        MachXO3D,MachXO3,MachXO2,MachXO,

        Power Manager II      ,Platfrom Manager 2& L-ASC10,

        ispMACH 4000ZE,ispMACH 4000V/Z

             ispLSI 2000E、MACH4、MACH4A5

4.开发软件

    对于停产一类的芯片，使用isplever软件。

    Isplever下载地址：

   链接：https://pan.baidu.com/s/1u9nAnKtysEbM5mSgit-qqA?pwd=cfvi

   提取码：cfvi

   单独烧录软件programmer下载地址：http://files.latticesemi.com/Diamond/3.12/3.12.0.240.2_Diamond_Programmer.zip

    或者访问 lattice 官方网站地址：

5.产品文档

     HW-USBN-2A使用说明包含isplever和diamond操作说明中文

szfpga HW-USBN-2A使用产品说明书V1.pdf

    Diamond 操作流程英文版 下载

6.包装清单

    1). HW-USBN-2A 仿真器

    2). USB 转TYPE B USB线缆。

    3). 2.54mm 2X5P  灰色排线

7.保修

    产品提供7天内提供退换货服务。1年保修政策。

8.常见问题解答

    A). 找不到设备怎么办？

      先确认下载器是否被系统识别，正常情况下在设备管理器是Lattice USB programmer，然后Dectect Cable，看到EzUSB-0。再次Scan 扫描到芯片，如果出现黄色提示，再次点击芯片，选择保存工程。
      老的芯片或者布线太长的芯片，TCK降速测试，设定TCK Divider 为3以上，再测试。



B) VCC是什么，烧录器是否要连接？

      下载器是属于在线烧录器，需要目标板支持，不支持脱机单芯片烧录。VCC是下载器的JTAG的端口参考电压，必须跟目标板子芯片JTAG的电路参考电压一致，这样才能保证烧录。在JTAG,SPI,二种都要确保VCC，GND连接正常。下载器灯是黄色显示。


 C) Crosslink，Ice40芯片怎么链接

烧录器名称 芯片引脚名称
VCC    <------------>芯片VCCIO-0 电压
TDO <------------>SPI-MISO
TCK    <------------>SPI-SCK
TRST <------------>CRESET-B
ISPEN <------------>SPI-SS
TDI     <------------>SPI-MOSI
GND <------------>电源GND

      只支持在板芯片烧录，请确保芯片电路正常供电，SPI-SS上拉，CRESET-B上拉。如果线缆插错，请务必断电后更换，再上电检测。因为Crosslink上电过程特殊。详见芯片资料。

D) 可以用Isplever？

     Isplever属于非常老的软件版本，停产的芯片可以使用，对于新的芯片是尽量用diamond的软件烧录。diamond安装和烧录过程非常简单，详见使用手册。

E) 支持什么芯片？

     下载器能支持什么芯片不是下载器本身决定的。 是官方烧录软件能否支持决定的。如果用停产20年的芯片，烧录软件不可能支持。所以对于维修，请慎重买。可以先下载diamond program软件，测试是否支持古老的芯片支持。

F) Reveal debug怎么降速

     1)打开Design > Cable Connection Manager。

     2)调整TCK
