ANLOGIC AL-LINK安路下载器

1.概述

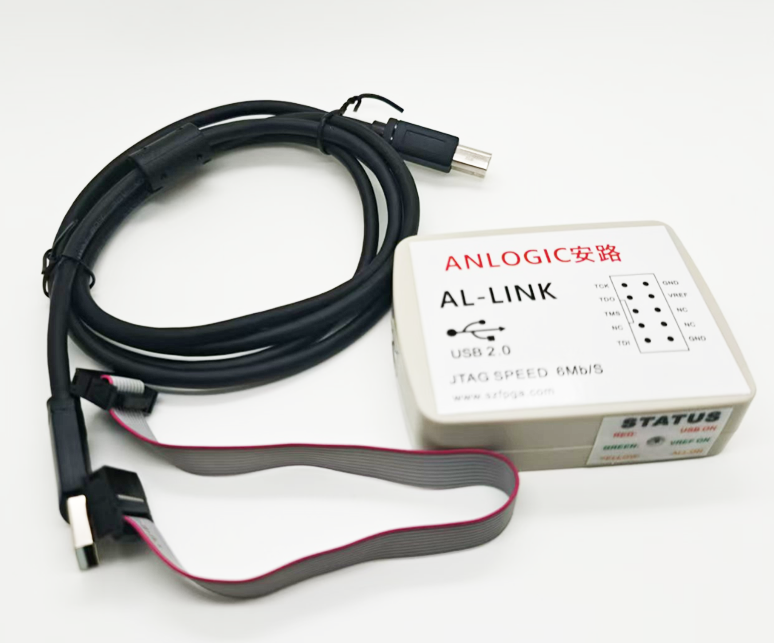

    ANLOGIC  AL-LINK是用于国产FPGA ANLOGIC 安路的芯片编程设备。使用TD 软件来下载烧录板载芯片。并且速度最大可以支持6Mb/s，极速完成下载和波形调试功能。相比USB CABLE速度更快，在大容量的FPGA更稳定烧录和调试。

     安路下载器接口定义:

 2. 产品特点：

   1） 支持所有ANLOGIC 安路的芯片。

   2）JTAG速度支持最大6Mb/s，支持分频，比USB CABLE速度更快

   3） JTAG电压范围从1.2V-3.3V。

   4） 用于协议调试和内部波形测试。

   5）USB TPYE B接口连接，结实耐用。

   6）支持热插拔

3. 支持芯片

  支持ANLOGIC 安路全部芯片

 1) SALEAGLE EG4 AL3

  2) SALELF EF2  EF3 EF3L15

  3) SALSWIFT SF1

 4) SALPHOENIX PH1A

5) SALDRAGON DR1

4. 开发软件

      开发软件使用TD。建议版本在5.0以上。

      软件下载地址

      链接：https://pan.baidu.com/s/1H_zCduf0dUH32HgapqJ4WA?pwd=1jb0

      提取码：1jb0

      需要最新的软件，请上https://www.anlogic.com/support/tools-downloads 公司网站，下载TD软件。

      license是免费的，在开发包里附带。

 驱动程序，下载地址：

   链接：https://pan.baidu.com/s/1ccE9A0ujm7S5EBSXD_J_HQ?pwd=8955

   提取码：8955

5. 产品文档

     产品说明文档：SZFPGA ANLOGIC AL-LINK产品说明书.pdf

6. 包装清单

1). SZFPGA ANLOGIC AL-LINK下载器。

     2). USB 转Type B USB线缆。

3). 2.54mm 2*5P 灰色线缆。

7.保修

       产品提供7天内提供退换货服务。1年保修政策。

8. 常见问题

1）Error in generating vec content with mode jtag

         这是新版本的产生的bit文件，请使用新的TD软件下载。

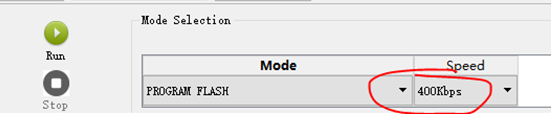

2）烧录错误

         速度模式选择400K，降速速率烧录。

9.订购

 线下模式

线上模式：

淘宝购买地址（点此）
