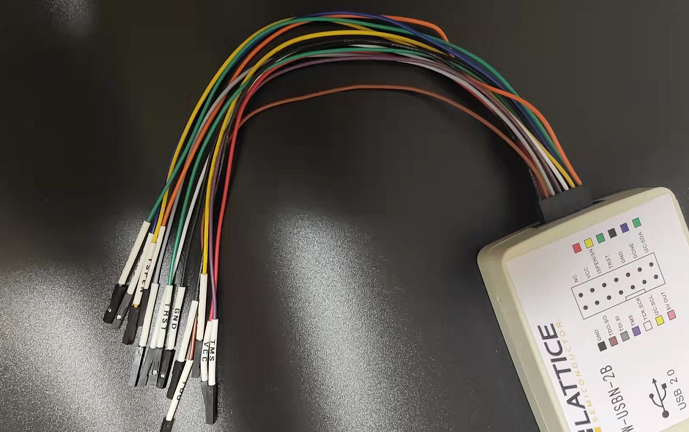

LATTICE HW-USBN-2B 高速下载器

1.概述

        HW-USBN-2B 编程烧录Lattice所有芯片，速度非常快。支持Lattice FPGA芯片在线稳定仿真，烧录，加密，支持Lattice CPLD烧录。支持外部配置FLASH、PROM配置烧录。

        HW-USBN-2B，特点是很快的速度，30Mb/s，是HW-USBN-2A的下载速度10速度。并且支持I2C接口烧录。有两个通道，FTUSB-0是JTAG和SPI通道，FTUSB-1是I2C烧录通道。速度快，在仿真环境，更稳定不出错。

      以下是测试结果：

    1）JTAG模式编程模式，通过JTAG擦除32Mb的 flash 只需要6s时间 。

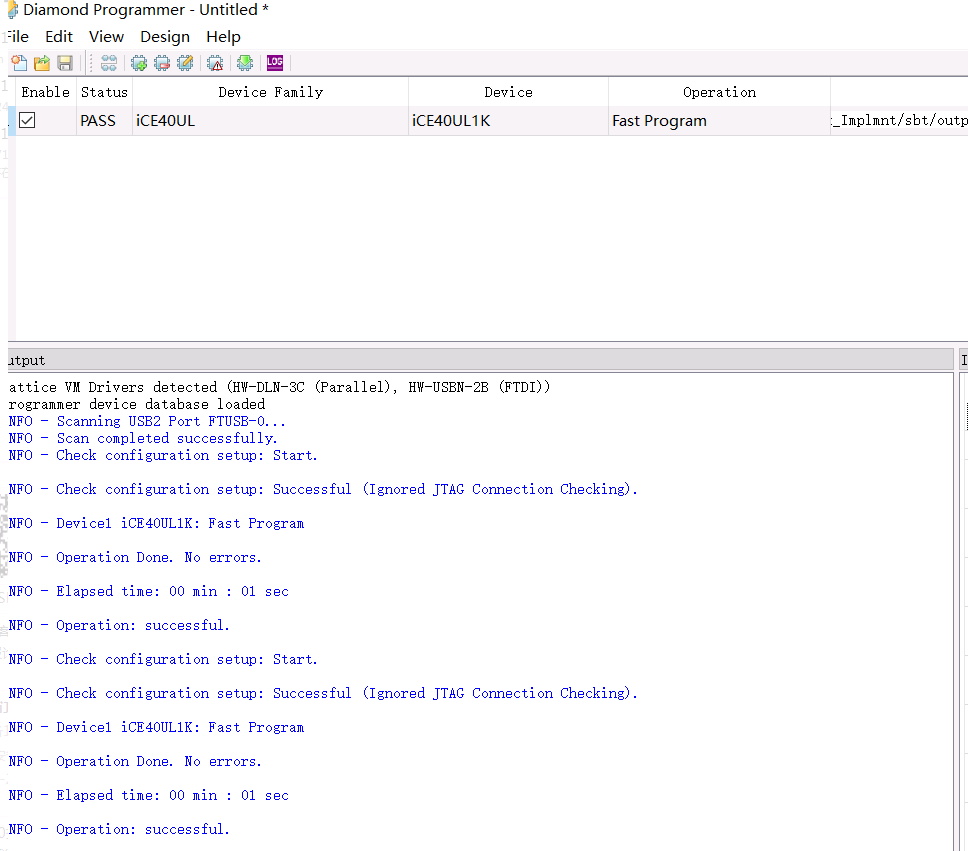

    2）ICE40 SPI 模式编程烧录，只需要1s时间

      3）I2C编程模式，HW-USBN-2A没有这个功能，烧录时间是2分57秒。只需要4个线，合适手机，物联网设备烧录操作。

      HW-USBN-2B提供三层防护，第一层是USB的做了电压防护，第二层JTAG端口做了电压防护。第三层，在数据输出输入加入缓冲器隔离一层，未加电情况下，高阻态模式保护JTAG口。

2.产品特点

    1). 支持windows7，Windows10 操作系统，两个操作系统非常稳定不断线。

    2). 支持JTAG 模式，速度快，最高30Mb/s，调试serdes core，不会像hw-usbn-2a出现错误。如这种错误 Error: failed to set cable por(cable:USBport:EzUSB-0 error:-1)

    3). 上一代的HW-USB-2A,快10倍速

    4). 支持spi模式烧录，能操作ice40 ，crosslink芯片烧录。支持外部Flash烧录。

    5). 支持i2c编程，能烧录crosslink，machxo2，machxo3芯片。i2c通道在FTUSB-1。

    6). 超宽的电压，电压范围是1.0-5.5V，常用电压有1.2V，1.8V，2.5V，3.3V，5V。I2C电压也支持1.5V-5V电压。

    7). 烧录器有输出5V给设备，能驱动少于500mA的设备。

    8). 支持高阻状态，支持热插拔。

    9). 三重防护，产品长久寿命。

3.支持的芯片类型

   Lattice FPGA：

        CertusPro-NX, Certus-NX

        ECP5, ECP5-5G, ECP3, ECP2/M, XP2

        CrossLink-NX, CrossLinkPlus,  CrossLink

    Lattice  CPLD:

        iCE40 UltraPlus , iCE40 Ultra/Ultralite, iCE40 LP/HX/LM
        MachXO3D,MachXO3,MachXO2,MachXO,

        Power Manager II      ,Platfrom Manager 2& L-ASC10,

        ispMACH 4000ZE,ispMACH 4000V/Z

             ispLSI 2000E、MACH4、MACH4A5

4.开发软件

   diamond下载软件地址： 百度网盘        提取码: qtm4

   单独烧录软件programmer下载地址：右键链接另外为

   lattice 官方网站地址：

5.产品文档

     HW-USBN-2B使用说明中文 SZFPGA HW-USBN-2B使用说明V2.pdf

    Diamond 操作流程英文版 下载

    外贸英文说明版本：english_operate.zip

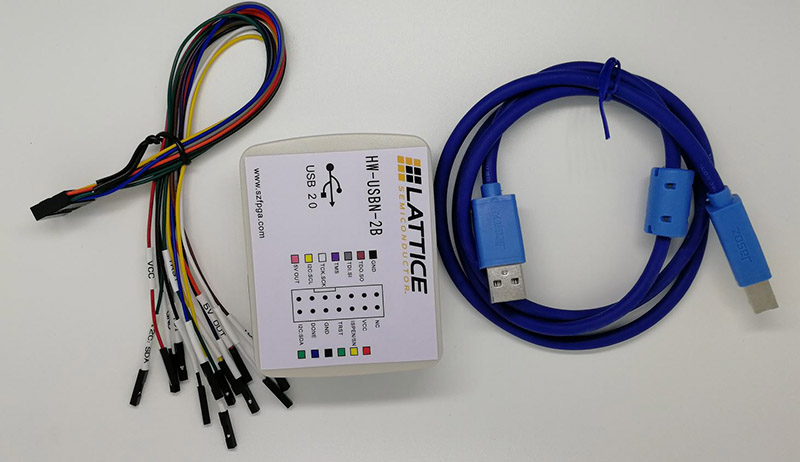

6.包装清单

    1). HW-USBN-2B 仿真器

    2). USB 转TYPE B USB线缆。

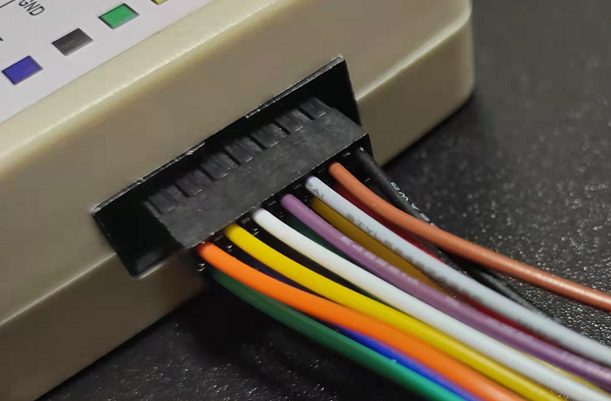

    3). 2.54mm 2X7P 带防呆彩色杜邦线

     4) 活动赠送2A转接头

     5) 活动增加 2*5P 2.54灰色线缆。

7.保修

    产品提供7天内提供退换货服务。3年保修政策。

8.常见问题解答

    A). 找不到设备怎么办？

      先确认下载器是否被系统识别，正常情况下在设备管理器是两个USB Serial 名称。然后Dectect Cable，确保在A-000通道上操作。再次Scan 扫描到芯片，如果出现黄色提示，再次点击芯片，选择保存工程。

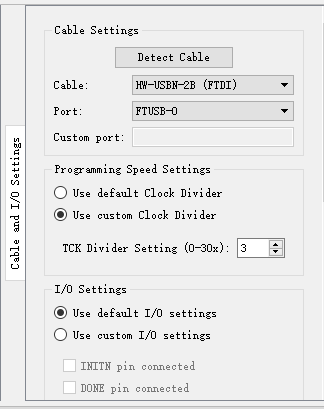

      老的芯片或者布线太长的芯片，TCK降速测试，设定TCK Divider 为3以上，再测试。
  注意:请不要在Lattice自带FT2232HL的开发板烧录芯片，会有冲突。



B) VCC是什么，烧录器是否要连接？

      下载器是属于在线烧录器，需要目标板支持，不支持脱机单芯片烧录。VCC是下载器的JTAG的端口参考电压，必须跟目标板子芯片JTAG的电路参考电压一致，这样才能保证烧录。在JTAG,SPI,I2C，三种都要确保VCC，GND连接正常。下载器灯是黄色显示。

 C) I2C烧录怎么链接？
      I2C链接，需要链接SCL,SDA,VCC,GND。而且要确保烧录芯片是SCL，SDA上拉电阻。而且芯片需空白芯片或者擦除干净芯片，否则I2C功能不能用。

 D) Crosslink，Ice40芯片怎么链接

烧录器名称 芯片引脚名称
VCC    <------------>芯片VCCIO-0 电压
TDO <------------>SPI-MISO
TCK    <------------>SPI-SCK
TRST <------------>CRESET-B
ISPEN <------------>SPI-SS
TDI     <------------>SPI-MOSI
GND <------------>电源GND

      只支持在板芯片烧录，请确保芯片电路正常供电，SPI-SS上拉，CRESET-B上拉。如果线缆插错，请务必断电后更换，再上电检测。因为Crosslink上电过程特殊。详见芯片资料。

E) 怎么插2A转接板

   2A属于转接板，请确定接口线序是对应操作板子上。要注意防呆口。

不要2A的时候，直接用2*7杜邦线插入。要注意防呆口。

G) 可以用Isplever？

     Isplever属于非常老的软件版本，对于HW-USBN-2B下载器主要驱动不支持TCK降速，在古老的停产芯片，无法使用，但是新的芯片是可以使用。

    尽量用diamond的软件烧录。diamond安装和烧录过程非常简单，详见使用手册。

H) 支持什么芯片？

     下载器能支持什么芯片不是下载器本身决定的。 是官方烧录软件能否支持决定的。如果用停产20年的芯片，烧录软件不可能支持。所以对于维修，请慎重买。可以先下载diamond program软件，测试是否支持古老的芯片支持。

I) Reveal debug怎么降速

     1)打开Design > Cable Connection Manager。

     2)调整TCK

J) 为什么下载SRAM 没问题，下载Flash会出错。

    由于下载器属于高速，所以FLASH加上JTAG导致数据错误。用TCK分频为3以上就可以解决问题。

K) 为什么驱动错误

    由于Zadig 安装会替换驱动，导致正常驱动软件异常返回。所以请用Zadig 卸载错误的驱动。安装正常FTDI的驱动就可以。
